防振架台
設備機械の振動を最大95%カット。エアコン・チラー・ポンプ・発電機など、あらゆる機器に対応する防振架台をラインナップ。

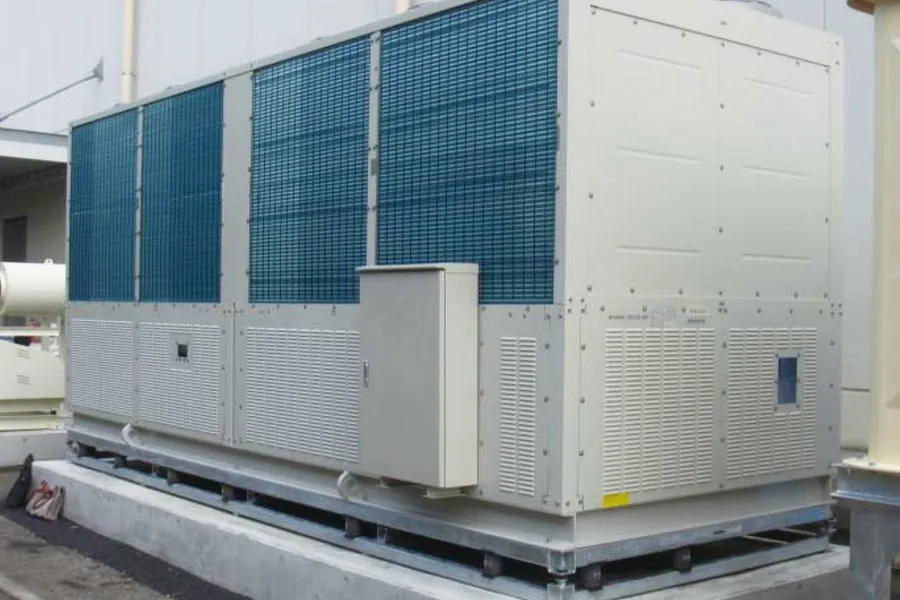

防振架台とは
防振架台とは、エアコン室外機やポンプ、発電機などの設備機械を設置するための架台に、振動を吸収する防振機構を組み込んだ製品です。コイルスプリングやゴムダンパーなどの防振材により、設備機械の振動が建物に伝わるのを防ぎます。

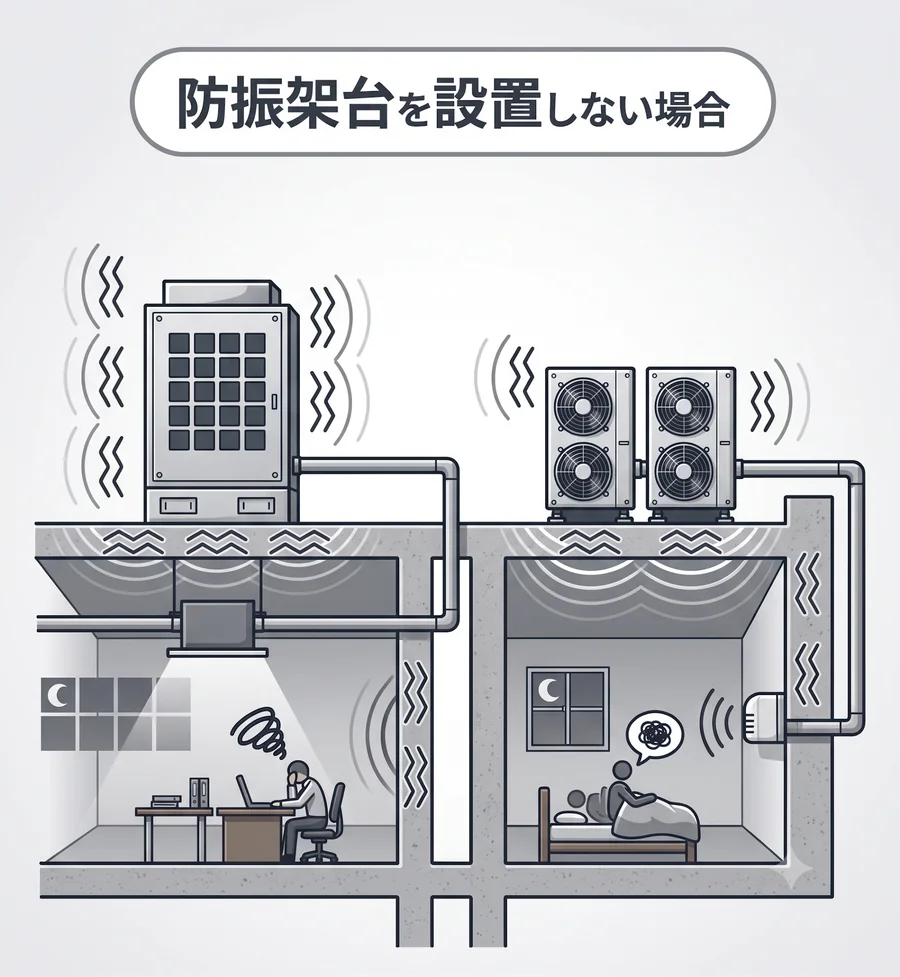

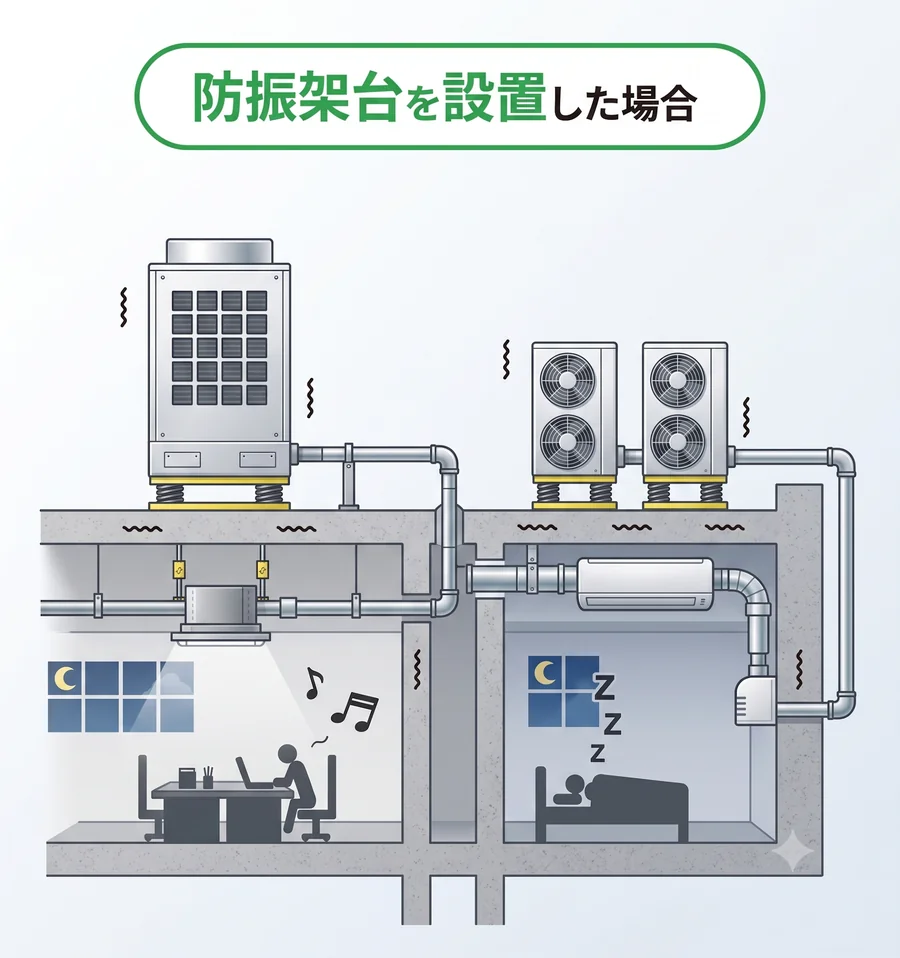

なぜ防振架台が必要なのか
高層建築では設備機械が屋上や中間階に設置されるため、床の固有振動数と設備振動が共振する危険性があります。万一共振状態になった場合、機械自体と共に建物にも大きな振動障害を与える可能性があります。防振架台は、この振動障害を防ぎ、建物と居住者の快適性を守ります。

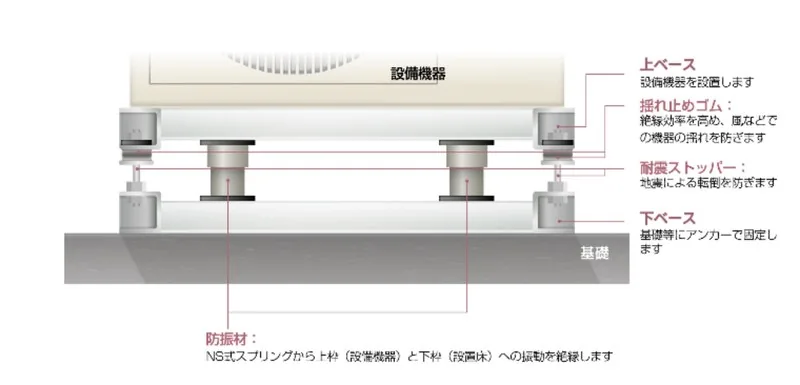

防振架台の構造と仕組み
当社の防振架台は、コイルスプリング式（金属ばねを使った防振方式）を中心に、ゴム式やハイパットなど複数の防振方式を用意しています。架台本体に防振スプリングと振動ストッパー（地震時の過剰な揺れを止める部品）を内蔵し、設備機械の自重と振動を効率的に吸収。耐震基準2G（重力の2倍の地震力）に対応する高い安全性を確保しています。
- 上ベース設備機器を載せて固定する天板部分。
- 下ベース基礎にアンカー（埋め込み金具）で固定する土台部分。
- 防振材（NS式スプリング）上ベースと下ベースの間で振動を絶縁（伝わらないように遮断）する心臓部。
- 揺れ止めゴム絶縁効果を高めつつ、風などによる機器の揺れを防ぎます。
- 耐震ストッパー地震時の転倒・脱落を防止する安全機構。
防振方式の種類
機器の種類や設置条件に合わせて、最適な防振方式をお選びいただけます。「どれを選べばいいか分からない」場合も、用途をお伝えいただければ最適な方式をご提案します。
コイルスプリング式（NSばね）
主力の防振方式。金属ばねで低い周波数の振動まで高い絶縁効果を発揮します。エアコン・チラー・ポンプ・発電機など、幅広い機器に対応します。
ゴム式（ハイパット）
超高性能ゴムを使った防振パッド。機器の脚の下に敷くだけで施工が速く、屋外でも使える耐候性が特長。機器によっては振動を約80％カットします。
吊り式（防振吊り金具）
天井から吊り下げる室内機やダクト向け。低回転・低荷重の機器に最適で、真上の階への振動対策（直上階対策）に効果を発揮します。
当社の防振架台が選ばれる理由
50年以上のノウハウ
1967年の創業以来、ポンプ・チラー・冷凍機・発電機など多様な設備機器の防振に携わり、素材選びから構造設計・現場検証まで一貫したノウハウを蓄積してきました。架台メーカーとして培った技術を結集し、あらゆる設置環境に対応する最高の防振システムをご提供します。
高品質な素材と防錆処理
架台に使用する鋼材はサビに強く耐久性の高いものを厳選。組立てネジ1本にも溶融亜鉛メッキや防錆塗装を施し、屋外・屋上など過酷な環境でも長期にわたって性能を維持します。ステンレスへの材質変更など、ご要望に応じた仕様にも対応可能です。
設計力と汎用性
耐震計算・風荷重計算に基づいた安全設計で、耐震基準2Gに対応。エアコン室外機からポンプ・変圧器・発電機まで幅広い機器に対応する汎用ラインナップを揃えつつ、カタログ外の特注品・カスタマイズ品にも柔軟に対応いたします。
全国18,000件超の納入実績
マンション・ホテル・オフィスビル・商業施設・病院・工場など、あらゆる用途・規模の建物で採用されてきた確かな実績があります。工業・商業施設の作業空間から住宅の住環境まで、「快適な生活空間」づくりを長年にわたって支えてきました。
防振は「計算」で決まる。だから安心して任せられます
勘や経験だけに頼らず、設置条件に応じた各種計算書を発行。最適な防振・耐震設計を数値で裏づけし、施工後のトラブルを未然に防ぎます。
防振計算書
機器の振動が床にどれだけ伝わるか、固体音（壁や床を伝わる振動による騒音）が発生しないかを事前に予測。最適なばねを選定します。
耐震計算書
地震時に機器が転倒・脱落しないかを検討し、耐震性を推定。建物に付属する設備機器の安全を確保します（耐震基準2Gに対応）。
積雪荷重計算書
屋外設置では、積もった雪の重さも考慮した設計が必要です。地域の積雪条件に応じた荷重計算で、安全な架台をご提案します。
屋外設置では、鋼材を錆から守る溶融亜鉛めっき（亜鉛の被膜でサビを防ぐ表面処理）により、長期にわたって性能を維持します。設置環境に応じた防錆のめやすもご提案します。
防振架台 製品一覧
よくあるご質問
ベタ基礎（全面受け）が必要ですか？
推奨しますが、防振材を多く配置する側（主に長手側）を受けていただければ問題ありません。
エアコン用以外の用途でも使用できますか？
発電機や変圧器、ポンプなど、エアコン以外での利用目的の場合も承っております。機器自体が移動する製品などはお受けできません。
特注の架台を注文できますか？
カタログに載っていない特注の架台製作も可能です。まずはお問い合わせください。ご要望の内容によってはお受けできない場合もあります。
高置架台の高さを変えることはできますか？
はい、高さの変更は可能です。ご要望の高さ・大きさによってはお受けできない場合もあります。
鋼材をステンレスに変更することはできますか？
はい、変更は可能です。塩害地域や特殊な環境では、ステンレス（SUS）仕様もご用意できます。製品によってはお受けできない場合もございます。
各種計算書（防振・耐震・積雪荷重）は発行してもらえますか？
はい、設置条件に応じて各種計算書を発行しています。図面をご送付のうえお問い合わせください。
防振架台カタログ ダウンロード
防振カタログ
エアコン・チラー・ポンプ・発電機など、各機器用防振架台の仕様・寸法・適用条件に加え、防振／耐震／防錆の技術情報まで網羅したカタログを無料でダウンロードいただけます。
